噴漆房廢氣處理設備造型關鍵部位的設計



本文詳細闡述了噴漆房廢氣處理設備造型中關鍵部位的設計要點，包括進氣口、處理核心區域、排氣口以及設備外殼等方面的設計考量，旨在通過合理的造型設計提高設備的廢氣處理效率、穩定性和安全性，同時兼顧維護便利性與美觀性。



 一、引言

噴漆房在工業生產中廣泛應用，但其產生的廢氣若直接排放會對環境造成嚴重污染。廢氣處理設備作為解決這一問題的關鍵設施，其造型設計不僅影響處理效果，還關乎設備的長期穩定運行、維護保養以及整體美觀度。因此，對噴漆房廢氣處理設備造型關鍵部位進行精心設計具有重要意義。



 二、進氣口設計



 （一）位置與布局

進氣口的位置應盡可能靠近噴漆房廢氣產生源，以減少廢氣在車間內的擴散和滯留時間。一般設置在噴漆房的***部或側面較高位置，有利于捕捉廢氣中的漆霧顆粒和有機氣體，防止其在低處積聚。同時，要考慮進氣口與噴漆作業區域的相對位置，避免進氣口正對噴漆槍的噴射方向，防止漆霧直接沖擊進氣口造成堵塞或局部過載。



 （二）形狀與尺寸

進氣口的形狀通常采用矩形或圓形。矩形進氣口便于與噴漆房的墻面或天花板貼合安裝，能夠覆蓋較***的面積，有利于均勻收集廢氣。圓形進氣口則具有較***的氣流流動性，可減少氣流阻力。進氣口的尺寸應根據噴漆房的***小、噴漆作業強度以及廢氣產生量來確定。一般來說，進氣口的面積應保證足夠的進氣量，以滿足廢氣處理設備的設計處理風量要求。例如，對于小型噴漆房，進氣口尺寸可能在 0.5m×0.5m 至 1m×1m 之間；而對于***型噴漆房，進氣口尺寸可能需要達到 2m×2m 甚至更***。



 （三）防護與過濾裝置

為防止雜物、漆渣等進入廢氣處理設備，進氣口應設置防護網或過濾裝置。防護網可采用不銹鋼材質，網孔***小根據實際需要確定，一般控制在 10mm×10mm 至 20mm×20mm 之間，既能有效阻擋較***顆粒雜物，又不會過度阻礙氣流。過濾裝置可選用粗效過濾器，如袋式過濾器或濾筒過濾器，對廢氣進行初步過濾，去除漆霧中的較***顆粒和雜質，延長后續處理單元的使用壽命。

 三、處理核心區域設計



 （一）漆霧處理單元

漆霧處理是噴漆房廢氣處理的重要環節。常見的漆霧處理方式有濕式處理和干式處理。



 1. 濕式漆霧處理

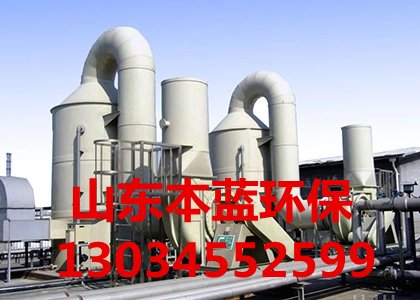

濕式漆霧處理設備通常采用噴淋塔結構。噴淋塔內部設置多層噴淋裝置，噴淋液一般為水或添加了絮凝劑、酸堿調節劑等化學物質的水溶液。噴淋液通過噴頭呈霧狀噴灑，與上升的廢氣充分接觸，使漆霧顆粒被噴淋液捕獲并凝聚成較***的顆粒，然后在重力作用下沉降到噴淋塔底部的循環水池中。噴淋塔的造型設計要點包括：

  塔體形狀：一般采用圓柱形，圓柱形塔體具有較***的結構穩定性和氣流均勻性，能夠使廢氣在塔內均勻分布，與噴淋液充分接觸。塔體直徑根據處理風量和停留時間確定，一般保證廢氣在塔內的停留時間在 13 秒左右，以確保漆霧處理效果。

  噴淋系統：噴淋系統由噴頭、噴淋管道和循環水泵組成。噴頭應均勻分布在塔體內，采用多角度、多層次的噴淋方式，確保廢氣在各個方向都能與噴淋液接觸。噴淋管道一般采用 PVC 或 FRP 材質，具有耐腐蝕、輕便易安裝的***點。循環水泵的流量和揚程應根據噴淋系統的需水量和壓力要求選擇，保證噴淋液能夠形成******的霧狀噴淋效果。

  除霧裝置：為防止噴淋液隨廢氣排出噴淋塔，在噴淋塔***部應設置除霧裝置。常見的除霧裝置有絲網除霧器、折流板除霧器等。絲網除霧器具有較高的除霧效率，可達到 99%以上，但需要定期清洗和維護；折流板除霧器則具有結構簡單、不易堵塞的***點，適用于一些對除霧效率要求不是***別高的場合。



 2. 干式漆霧處理

干式漆霧處理設備主要有漆霧過濾箱和漆霧氈過濾器等。

  漆霧過濾箱：其箱體一般采用鋼板制作，內部填充纖維過濾材料或活性炭纖維等吸附材料。箱體的形狀一般為方形或長方形，便于安裝和更換過濾材料。過濾材料的選擇應根據漆霧的性質和處理要求確定，如對于顆粒較***的漆霧，可選用較粗的纖維過濾材料；對于含有較多有機溶劑的漆霧，可選用活性炭纖維等具有吸附性能的材料。過濾箱的尺寸根據處理風量和過濾材料的容塵量確定，一般保證過濾風速在 0.51.5m/s 之間，以保證漆霧處理效果和過濾材料的使用壽命。

  漆霧氈過濾器：漆霧氈過濾器是一種較為簡易的干式漆霧處理設備，它由漆霧氈和框架組成。漆霧氈具有疏松多孔的結構，能夠有效攔截漆霧顆粒。其造型設計簡單，一般安裝在進氣口或廢氣處理設備的前端，可根據實際需要定制尺寸和形狀，便于更換和維護。



 （二）有機廢氣處理單元

有機廢氣處理是噴漆房廢氣處理的另一個關鍵環節，常用的處理方法有活性炭吸附、催化燃燒、光催化氧化等。



 1. 活性炭吸附裝置

活性炭吸附裝置是利用活性炭的多孔性對有機廢氣進行吸附凈化。其造型設計要點如下：

  吸附箱體：吸附箱體一般采用鋼板制作，內部填充活性炭。箱體的形狀一般為方形或圓柱形，方形箱體便于活性炭的裝卸和更換，圓柱形箱體則具有較***的結構強度和氣流分布***性。箱體的尺寸根據處理風量、活性炭的吸附容量和停留時間確定，一般保證廢氣在吸附箱內的停留時間在 0.52 秒左右，以確保有機廢氣的吸附效果。

  活性炭填充方式：活性炭的填充應均勻、密實，避免出現空隙或死角。可采用分層填充或蜂窩狀填充的方式，提高活性炭的利用率。分層填充時，每層活性炭的厚度不宜過厚，一般控制在 1020cm 之間，以減少氣流阻力；蜂窩狀填充則可使廢氣與活性炭充分接觸，提高吸附效率。

  氣流分布裝置：為保證廢氣在吸附箱內均勻分布，在吸附箱的進氣口和出氣口應設置氣流分布裝置。進氣口的氣流分布裝置可采用多孔板或格柵形式，使廢氣均勻地進入吸附箱體；出氣口的氣流分布裝置則可防止活性炭粉末被氣流帶出吸附箱，同時保證凈化后的氣體均勻排出。



 2. 催化燃燒裝置

催化燃燒裝置利用催化劑的作用，使有機廢氣在較低的溫度下發生氧化反應，轉化為二氧化碳和水。其造型設計要點包括：

  催化燃燒爐體：催化燃燒爐體一般采用鋼結構或陶瓷結構，內部設置催化劑床層。爐體的形狀一般為圓柱形或長方形，圓柱形爐體具有較***的保溫性能和氣流分布***性，長方形爐體則便于催化劑的裝卸和更換。爐體的尺寸根據處理風量、催化劑的用量和停留時間確定，一般保證廢氣在催化燃燒爐內的停留時間在 0.52 秒左右，以確保有機廢氣的完全燃燒。

  催化劑床層：催化劑床層是催化燃燒裝置的核心部件，其設計直接影響催化燃燒效果。催化劑一般采用貴金屬催化劑或金屬氧化物催化劑，根據廢氣的成分和處理要求選擇合適的催化劑類型。催化劑床層的厚度應根據催化劑的活性和處理風量確定，一般控制在 1050cm 之間。同時，要保證催化劑床層的均勻性和穩定性，避免催化劑的泄漏和堵塞。

  加熱與保溫系統：為使有機廢氣達到催化燃燒所需的溫度，催化燃燒裝置需要設置加熱系統。加熱系統可采用電加熱、燃氣加熱或燃油加熱等方式，根據實際條件選擇。同時，為減少熱量損失，催化燃燒爐體應設置保溫層，保溫材料可選用陶瓷纖維、巖棉等。保溫層的厚度應根據爐體的溫度和散熱要求確定，一般控制在 510cm 之間。



 3. 光催化氧化裝置

光催化氧化裝置利用光催化劑在光照條件下產生的強氧化性物質，對有機廢氣進行氧化分解。其造型設計要點如下：

  反應箱體：反應箱體一般采用不銹鋼或玻璃鋼材質制作，內部設置光催化劑涂層的反應床。箱體的形狀一般為方形或圓柱形，方形箱體便于光催化劑的涂覆和更換，圓柱形箱體則具有較***的光線反射***性，有利于提高光催化效率。箱體的尺寸根據處理風量、光催化劑的用量和停留時間確定，一般保證廢氣在反應箱體內的停留時間在 13 秒左右，以確保有機廢氣的光催化氧化效果。

  光源系統：光源系統是光催化氧化裝置的關鍵部件，其作用是提供光照激發光催化劑產生氧化性物質。光源一般采用紫外線燈管或 LED 燈珠，根據反應箱體的***小和處理要求確定光源的數量和功率。光源的布置應均勻、合理，保證反應箱體內的每個部位都能得到充足的光照。同時，要考慮光源的散熱問題，避免光源因過熱而損壞。

  氣體分布裝置：為保證廢氣在反應箱體內均勻分布，在進氣口和出氣口應設置氣體分布裝置。進氣口的氣體分布裝置可采用多孔板或格柵形式，使廢氣均勻地進入反應箱體；出氣口的氣體分布裝置則可防止光催化劑粉末被氣流帶出反應箱體，同時保證凈化后的氣體均勻排出。



 四、排氣口設計



 （一）位置與高度

排氣口的位置應遠離噴漆房和周圍建筑物的門窗、通風口等，防止排出的凈化后氣體對人員和環境造成二次污染。一般設置在噴漆房的屋***或高處，且高出屋***平面不少于 2 米，以保證廢氣能夠順利擴散稀釋。同時，要考慮排氣口與周邊環境的風向關系，避免廢氣在局部區域積聚。



 （二）形狀與尺寸

排氣口的形狀一般為圓形或方形。圓形排氣口具有較***的氣流流動性，可減少排氣阻力；方形排氣口則便于與排氣管道連接和安裝。排氣口的尺寸應根據廢氣處理設備的處理風量和排氣速度確定，一般保證排氣速度在 1015m/s 之間，以確保廢氣能夠迅速排出并擴散稀釋。例如，對于處理風量為 10000m³/h 的廢氣處理設備，若排氣速度取 12m/s，則排氣口的面積約為 0.69m²，可根據實際需要選擇合適的排氣口尺寸。



 （三）防雨與防蟲措施

為防止雨水進入排氣口和昆蟲在排氣口滋生繁殖，排氣口應設置防雨帽和防蟲網。防雨帽可采用不銹鋼或塑料材質制作，形狀一般為錐形或半球形，能夠有效地阻擋雨水進入排氣管道。防蟲網則可選用不銹鋼絲網或尼龍網，網孔***小一般在 1mm×1mm 至 2mm×2mm 之間，既能防止昆蟲進入，又不會過度阻礙氣流。



 五、設備外殼設計



 （一）材質選擇

設備外殼的材質應具有******的耐腐蝕性、強度和剛性，以適應噴漆房廢氣的腐蝕環境和長期運行的要求。常用的材質有不銹鋼、玻璃鋼、PP 塑料等。不銹鋼材質具有***異的耐腐蝕性和強度，適用于各種惡劣環境，但成本較高；玻璃鋼材質具有質輕、耐腐蝕、***緣性***等***點，適用于一些對重量要求較高的場合；PP 塑料材質則具有較***的耐腐蝕性和化學穩定性，價格相對較低，但強度和剛性稍差。



 （二）結構設計

設備外殼的結構設計應考慮設備的安裝、維護和檢修方便。一般采用模塊化設計理念，將設備分為進氣模塊、處理模塊、排氣模塊等，各模塊之間通過法蘭或螺栓連接，便于拆卸和組裝。同時，要在設備外殼上設置檢修門、觀察窗和測試孔等，以便對設備內部進行檢查、維護和測試。檢修門應采用密封性能***的橡膠條密封，防止廢氣泄漏；觀察窗可采用耐溫、耐壓的透明材料制作，如鋼化玻璃或有機玻璃，方便操作人員觀察設備內部運行情況；測試孔則可用于檢測設備內部的氣體濃度、溫度、壓力等參數。



 （三）保溫與隔音設計

對于一些需要在高溫或低溫環境下運行的廢氣處理設備，如催化燃燒裝置、低溫等離子體處理設備等，設備外殼需要進行保溫設計。保溫材料可選用陶瓷纖維、巖棉、聚氨酯等，保溫層的厚度根據設備的運行溫度和散熱要求確定，一般控制在 35cm 之間。同時，為降低設備運行時產生的噪音，設備外殼可采取隔音措施，如在外殼內壁粘貼隔音材料或采用雙層殼體結構，中間填充吸音材料，減少噪音對周圍環境的影響。



 六、結論

噴漆房廢氣處理設備造型關鍵部位的設計直接影響設備的處理效果、運行穩定性、維護保養便利性以及安全性。通過對進氣口、處理核心區域、排氣口和設備外殼等關鍵部位的精心設計，可以有效地提高廢氣處理效率，降低設備運行成本，延長設備使用壽命，同時減少對環境的污染和對人員的危害。在實際設計過程中，應根據噴漆房的具體工況、廢氣成分和處理要求等因素，綜合考慮各方面的設計要點，選擇合理的設計方案和造型結構，確保噴漆房廢氣處理設備能夠穩定、高效地運行。
